Planta de Asfalto en Contenedor CFB Series
La planta de asfalto en contenedor CFB Series es una planta de dosificación portátil con diseño modular, que se caracteriza por su flexibilidad, instalación rápida y pesaje preciso. Puede mezclar eficazmente varias mezclas de asfalto con sistema de alimentación de agregados fríos, sistema de secado, sistema de cribado y mezcla, sistema de recolección de polvo y sistema de control. El diseño envasado facilita su uso en diferentes sitios. Esta planta de mezcla ofrece diferentes modelos para satisfacer diversos requisitos de capacidad de producción.
- Modelo: CFB80 ~ CFB400
- Capacidad: 80t/h ~ 400t/h
- Destacados: Envasada, fácil transporte; Sin necesidad de cimentación, instalación rápida; Pesaje preciso, mezcla discontinua, alto valor de reventa.
ISO、CE、EAC- 12 meses de garantía
- Aceptamos L/C
- Respuesta 7*24H
Ámbito de Aplicación
La planta de asfalto en contenedor CFB Series es una planta de mezcla compacta y ordenada, que facilita la reubicación rápida y el reensamblaje en cuestión de horas. No se requiere construcción de cimentación. Es la elección ideal para proyectos de construcción de carreteras de media y larga distancia y actualmente es popular en los mercados.
Parámetros Técnicos
Como fabricante, proveedor y exportador líder de plantas de asfalto móviles en China, el equipo de mezcla de asfalto envasado móvil de la serie CFB de ACE Group tiene capacidades de producción de 80t/h ~ 400t/h. Es fácil de transferir y ensamblar, y los clientes pueden elegir el modelo adecuado según sus requisitos de producción o proyecto.
| Modelo | CFB80 | CFB120 | CFB160 | CFB240 | CFB320 | CFB400 |
|---|---|---|---|---|---|---|
| Capacidad de producción(t/h) | 80 | 120 | 160 | 240 | 320 | 400 |
| Potencia Total(kW) | 245 | 305 | 345 | 505 | 660 | 810 |
| Alimentadores de Agregados Fríos (m³) | 4*8 | 4*9 | 5*9 | 6*12 | 6*15 | 6*18 |
| Tambor de Secado (mm) | 6000 x 1500 | 7500 x 1600 | 7500 x 1800 | 8500 x 2000 | 9500 x 2200 | 11000 x 2700 |
| Silos de Almacenamiento de Agregados Calientes (m³) | 12 | 22 | 36 | 53 | 53 | 70 |
| Sensor de Pesaje de Agregados Calientes(kg) | 1000 | 1200 | 1750 | 2250 | 3000 | 4000 |
| Sensor de Pesaje de Filler(kg) | 100 | 250 | 250 | 250 | 400 | 600 |
| Sensor de Pesaje de Betún(kg) | 100 | 200 | 200 | 200 | 400 | 600 |
| Capacidad del Mezclador (kg) | 1500 | 1500 | 2250 | 3500 | 4250 | 5500 |
| Área de Filtración del Colector de Polvo (m²) | 400 | 473 | 489 | 674 | 830 | 1132 |
| Silo de Filler (m³) | 30 | 30 | 30 | 30 | 52 | 75 |

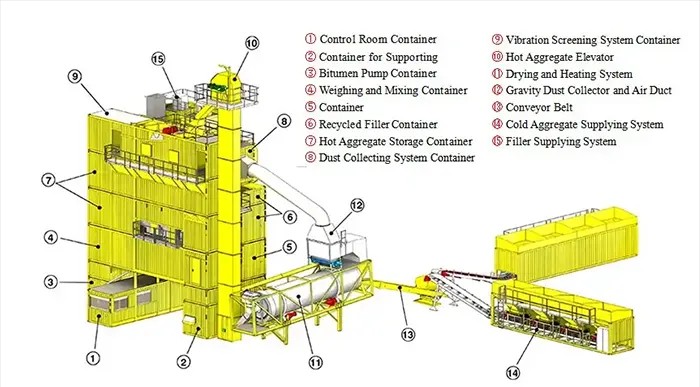

Componentes de la Planta de Asfalto en Contenedor
- 1. Contenedor de la Sala de Control
- 2. Contenedor de Soporte
- 3. Contenedor de la Bomba de Betún
- 4. Contenedor de Pesaje y Mezcla
- 5. Contenedor
- 6. Contenedor de Filler Reciclado
- 7. Contenedor de Almacenamiento de Agregados Calientes
- 8. Contenedor del Sistema de Recolección de Polvo
- 9. Contenedor del Sistema de Cribado por Vibración
- 10. Elevador de Agregados Calientes
- 11. Sistema de Secado y Calentamiento
- 12. Colector de Polvo por Gravedad y Conducto de Aire
- 13. Cinta Transportadora
- 14. Sistema de Suministro de Agregados Fríos
- 15. Sistema de Suministro de Filler
Características Principales
1. Sin Necesidad de Cimentación
Diseño envasado, la planta de dosificación envasada de la serie CFB no necesita cimentación, destacándose por su flexibilidad, instalación y desmontaje rápidos, y pesaje preciso.
2. Certificación de la Sociedad de Clasificación BV
Certificada por la Sociedad de Clasificación BV, garantizando seguridad y fiabilidad.
3. Tecnología de Cribado Alemana
La tecnología de cribado por vibración con 110 años de historia originaria de Alemania se caracteriza por su cribado eficiente, bajo consumo de energía y durabilidad.
4. Emisión de Polvo ＜20mg/Nm³
Colector de polvo de dos etapas, emisión de polvo en el escape ＜20mg/Nm³, respetuoso con el medio ambiente.
5. Dispositivo de Bloqueo de Seguridad
La escalera incorporada y el dispositivo de bloqueo de seguridad proporcionan una excelente protección para la seguridad personal de los operarios de mantenimiento.
6. Alto Valor de Reventa
Componentes de marcas internacionales dentro del contenedor minimizan el desgaste y aseguran una larga vida útil, manteniendo un alto valor de reventa.
Componentes Principales
1. Sistema de Alimentación de Agregados Fríos
① Controlado por un convertidor de frecuencia, permitiendo ajuste de velocidad variable sin escalones para mejorar la eficiencia y reducir el consumo de energía;
② Equipado con cinta lateral para evitar el derrame de agregados;
③ Cuenta con un dispositivo antihumedad para la tolva de arena y vibradores en las paredes de la tolva para garantizar un proceso de descarga de material suave y evitar bloqueos;
④ La salida de cada cinta de alimentación se puede ajustar individual y automáticamente, asegurando una dosificación precisa de agregados fríos;
⑤ Se utilizan alarmas automáticas de falta de agregados para una mayor eficiencia;
⑥ Interruptor de parada de emergencia para evitar daños mayores.
2. Sistema de Secado
① Diseño original patentado importado, calentamiento por zonas de agregados para alta eficiencia de calentamiento;
② Equipado con un dispositivo de lubricación automática para reducir costos laborales;
③ Los anillos de rodadura están hechos de materiales altamente resistentes al desgaste para una mayor vida útil;
④ Equipado con aislamiento de lana de roca para prevenir la pérdida de calor.
3. Sistema de Elevación de Agregados
① La cadena de doble paso está hecha de material resistente al desgaste, robusta y duradera;
② Las tolvas tienen bordes resistentes al desgaste;
③ La entrada y salida cuentan con un dispositivo especial resistente al desgaste;
④ Accionado por motor de engranajes con freno, más confiable y preciso;
⑤ Dispositivo antirretorno asegura un funcionamiento suave;
⑥ Diseño sellado con perfecta estanqueidad, sin fugas de polvo;
⑦ Escotilla y dispositivo de ajuste en la parte inferior, fácil de instalar y mantener.
4. Sistema de Cribado por Vibración
① Tecnología de cribado por vibración originaria de Alemania con 110 años de historia;
② Accionado por dos motores de vibración, evitando la resonancia, con amplitud y frecuencia ajustables;
③ Equipado con placas de cribado altamente resistentes al desgaste para evitar la mezcla de agregados;
④ Tolva de alimentación especialmente diseñada, resistente al desgaste y con mínimo ruido;
⑤ Las mallas están hechas de acero para resortes especial con propiedades antidesgaste.
5. Sistema de Almacenamiento Temporal de Agregados Calientes
① Equipado con sensores de nivel continuo capacitivos para garantizar una medición de alta precisión;
② Incluye una capa de aislamiento de lana de roca de 100 mm para prevenir la pérdida de calor;
③ Equipado con una tolva de derivación.
6. Sistema de Pesaje y Mezcla
① Cada sistema está equipado con un sensor de pesaje para lograr una medición precisa, asegurando una dosificación exacta;
② Mezcla tridimensional, con agregados volteados verticalmente, resultando en una mezcla más uniforme;
③ Materiales resistentes al desgaste formulados en Suiza y múltiples medidas de protección contribuyen a una larga vida útil;
④ Mezclador de tecnología europea, un sistema de mezcla eficiente que reduce el consumo de energía;
⑤ El motor de accionamiento emplea un sistema de lubricación automática, sin necesidad de mantenimiento.
7. Sistema de Almacenamiento de Productos Terminados
① La tolva de productos terminados de tipo inferior es conveniente para la descarga y el transporte;
② Equipado con un dispositivo de aislamiento para garantizar la calidad del asfalto.

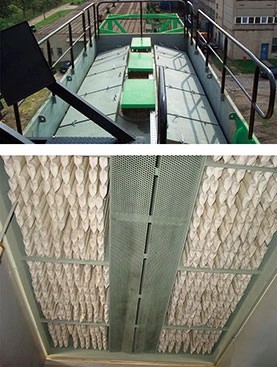

8. Sistema de Recolección de Polvo
① Adoptado un sistema de recolección de polvo de dos etapas: la primera etapa emplea un colector de polvo por gravedad y la segunda etapa utiliza un colector de polvo de mangas de aire inverso, asegurando una alta eficiencia de recolección de polvo;
② El sistema de recolección de polvo está ubicado en la parte superior de la torre de mezcla, ahorrando espacio en el suelo;
③ El sistema de recolección de polvo de dos etapas logra una emisión de polvo de ≤20 mg/μm³, que es inferior al promedio de emisión de polvo de instalaciones industriales internacionales de 30 mg/μm³;
④ Equipado con un contenedor de almacenamiento de filler reciclado para minimizar la contaminación.
9. Sistema de Control
① La sala de control envasada es insonorizada y térmicamente aislada, proporcionando un ambiente cómodo;
② Un sistema de control avanzado asegura una operación precisa y rápida;
③ Los componentes eléctricos, incluidos los armarios de interruptores, disyuntores, PLC, cables, botones, etc., son de marcas reconocidas, garantizando seguridad y fiabilidad;
④ Cambio fácil entre modos automático, semiautomático y manual en cualquier momento, proporcionando una operación simple y fácil de usar.

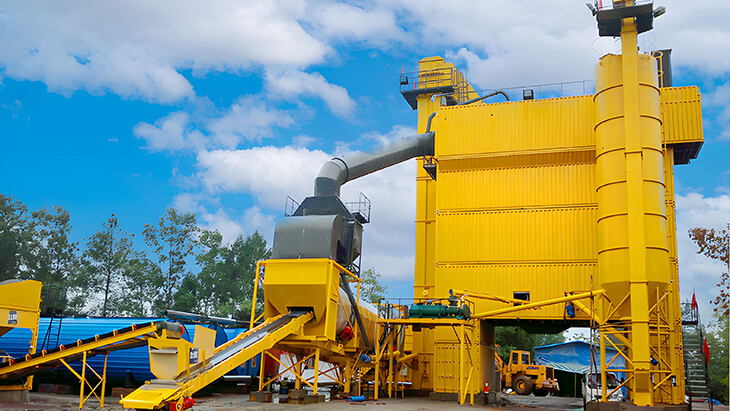

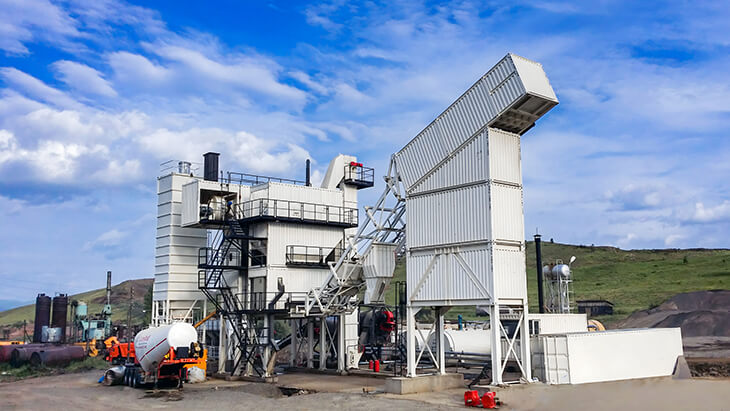

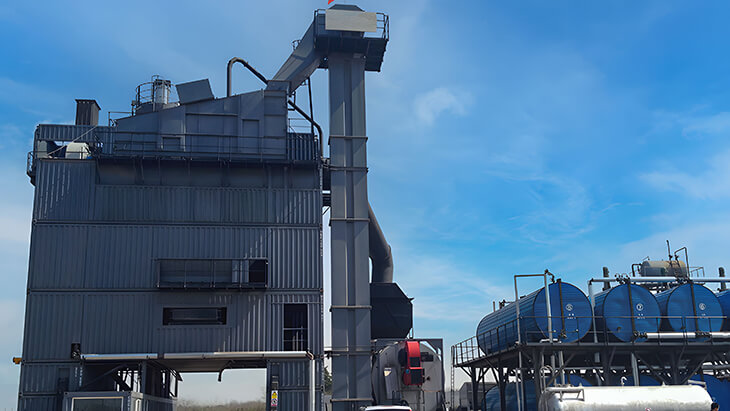

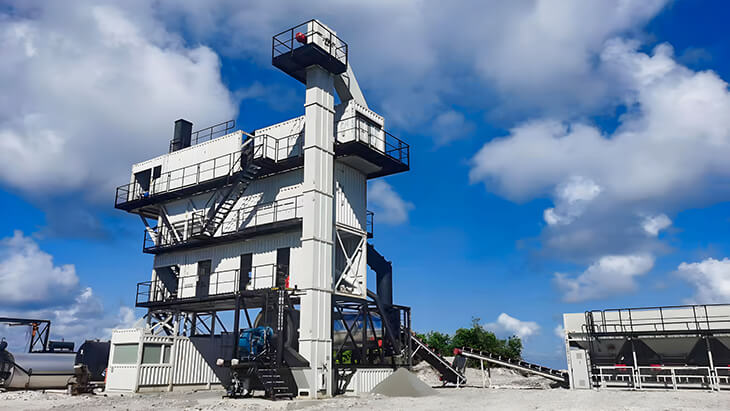

Casos de Construcción
