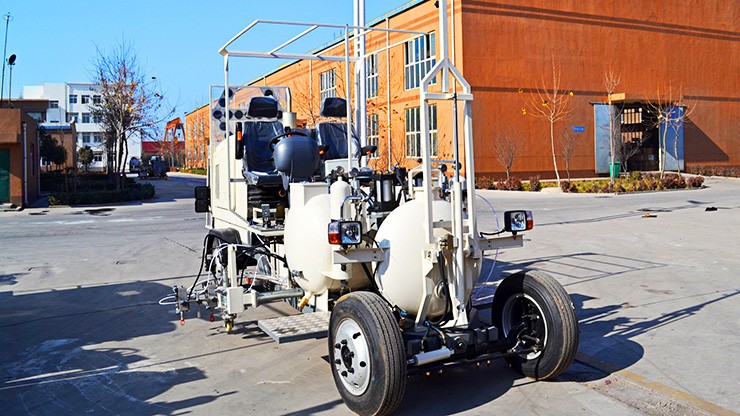

Máquina de Señalización Vial Termoplástica Autopropulsada por Extrusión
La máquina de señalización vial termoplástica autopropulsada por extrusión es una máquina profesional de señalización vial de alta eficiencia, adecuada para marcar autopistas, vías urbanas y carreteras locales con grandes superficies de construcción.
- Modelo: AC-BTSC-I/II，AC-MTSC-I/II，AC-STM-I/II
- Capacidad del Tanque de Pintura: 160L- 325L
- Destacados: Gran capacidad de carga, fácil operación
ISO、CE、EAC- Garantía de 12 meses
- L/C Aceptada
- Respuesta 7*24H
Principio de Funcionamiento
La máquina de señalización vial termoplástica autopropulsada por extrusión es una máquina autopropulsada equipada con zapata de marcado por extrusión hidráulica; con diferentes zapatas de marcado puede realizar líneas planas o convexas. Tipo I: zapata de marcado neumática para líneas planas. Tipo II: zapata de marcado neumática para líneas planas o convexas.
Parámetros Técnicos
ACE proporciona máquinas de señalización vial termoplástica autopropulsada por extrusión de tipo grande, mediano y pequeño con diferentes volúmenes de contenedor y anchuras de pulverización. Todas adoptan componentes de marcas mundialmente reconocidas y tecnología de propiedad exclusiva, y la práctica ha demostrado que la máquina tiene un rendimiento estable y fiable.
| Modelo de producto | AC-BTSC-I/II | AC-MTSC-I/II | AC-STM-I/II | |||
|---|---|---|---|---|---|---|
| Motor | Motor diésel de 37 kW | Motor diésel de 35 kW | Motor de gasolina Kohler 25 HP | |||
| Compresor de aire | 0.6m3/min | 0.6m3/min | 0.6m3/min | |||
| Modo de Calentamiento | Gas licuado de petróleo, calentamiento por aceite conductor, control automático de temperatura | |||||
| Capacidad del tanque de pintura | Tanque a presión de 325 L | Tanque a presión de 250 L | Tanque a presión de 160 L | |||
| Depósito de microesferas de vidrio | 120 L | 120 L | 55 L | |||
| Equipo de marcado | Zapata de marcado neumática para líneas planas (Modelo I) Zapata de marcado neumática para líneas planas o convexas (Modelo II) |
|||||
| Configuración estándar 150 mm | ||||||
| Ancho de marcado | 100 mm, 200 mm, 250 mm, 300 mm (opcional) | |||||
| Espesor de marcado | 1.8 mm - 3.5 mm (ajustable) (Modelo I) Línea inferior 1.0 mm - 2.5 mm (ajustable) y altura convexa 3 mm - 7 mm (ajustable) (Modelo II) |
|||||
| Sistema de control | Sistema de control inteligente digital | |||||
| Dimensiones (L*A*A) | 5950*2200*2200 mm | 4100*1900*2100 mm | 3300*1450*2370 mm | |||
| Peso | 2960 kg | 2260 kg | 910 kg | |||
| Sistema opcional | Pantalla de advertencia guía, sistema de premarcado y remolque | |||||
Características Principales
Motor diésel de 37KW o 35KW refrigerado por agua con arranque eléctrico de cuatro cilindros en línea, ecológico y de bajo ruido. La capacidad del tanque de combustible es de 40L-60L.
Calentamiento infrarrojo con propano, ignición electrónica, control automático de temperatura y calentamiento por aceite conductor que puede ahorrar más del 30% de combustible, y hacer el calentamiento más uniforme y rápido.
Sistema de transmisión de velocidad variable continua presurizado por aceite importado (HTS) con dispositivo de freno automático que puede avanzar, retroceder y detenerse libremente.
Equipada con zapata de marcado por extrusión hidráulica, puede marcar líneas planas o convexas. La placa estructural está fabricada con chapa de acero especial resistente a altas temperaturas (2000℃), tiene mucha mejor estabilidad después del estampado.
Equipado con depósito de microesferas de vidrio presurizado de 55L-120L con ventanas que pueden pulverizar ininterrumpidamente microesferas de vidrio. Puede equiparse a la izquierda o a la derecha.
Configura varios modos de control de tipos de líneas estándar para realizar un control inteligente microelectrónico; se puede ajustar libremente según las necesidades personalizadas del cliente.
Compresor tipo tornillo de 0.6 m3/min; el tanque de almacenamiento de la fuente de aire puede ajustar la presión y está instalado con un dispositivo de escape automático seguro.
Equipado con luces de advertencia dobles, cuya frecuencia de parpadeo (frecuencia de parpadeo repentino) se puede ajustar libremente.
Casos de Construcción
