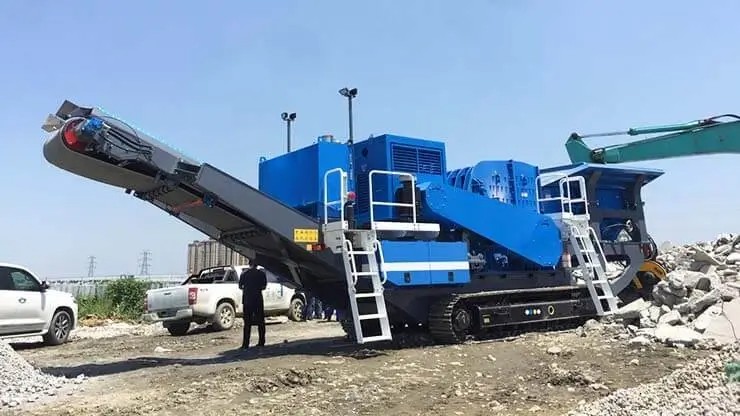

Trituradora de Impacto Móvil
La Trituradora de Impacto Móvil AMI-1213 utiliza energía de impacto para triturar materiales. El ángulo de la placa de impacto se puede ajustar para garantizar que los agregados estén en un ángulo adecuado cuando impactan repetidamente entre la placa de impacto y el rotor, lo que puede mejorar eficazmente la eficiencia de trituración. Además, está equipada con un puerto de alimentación de energía externa para uso dual flexible. La planta también reduce eficazmente los costos operativos y mejora la competitividad comercial de los usuarios.
- Modelo: AMI1213A/AMI-1213
- Capacidad de procesamiento: 150t/h ~ 250t/h
- Destacados: Altamente móvil, impulsado por electricidad, rentable, gran relación de trituración y fuerte capacidad de procesamiento.
ISO、CE、EAC- Garantía de 12 meses
- Aceptamos L/C
- Respuesta 7*24H
Ámbito de Aplicación
La Planta de Trituración de Impacto Móvil AMI-1213 se utiliza principalmente para la trituración gruesa, media o fina de agregados frágiles por debajo de la dureza media, como piedra caliza, carbón, carburo de calcio, cuarzo, dolomita, mineral de sulfuro de hierro y materias primas químicas. La máquina completa es impulsada por electricidad, y el vehículo completo puede operar en el sitio con su propio suministro de energía.
Parámetros Técnicos
| Modelo | 1213A(Pantalla Vibratoria de Dos Capas) | 1213(Sin Sistema de Retorno de Agregados) |
|---|---|---|
| Dispositivo de Alimentación | ||
| Capacidad de Alimentación (t/h) | 400 | 400 |
| Altura de Alimentación (mm) | 3700 | 3700 |
| Tamaño Máximo de Alimentación (mm) | 750 | 750 |
| Potencia de Alimentación (kW) | 15 | 15 |
| Volumen de la Tolva (m³) | 4.5 | 4.5 |
| Volumen de la Tolva Basculante (m³)(Opcional) | 6 | 6 |
| Trituradora | ||
| Trituradora de Impacto | XC1213 | XC1213 |
| Tamaño de la Entrada de Alimentación (mm) | 1200*870 | 1200*870 |
| Correa Triangular | 8V-8 ranuras | 8V-8 ranuras |
| Polea de la Trituradora (mm) | 1100 | 1100 |
| Polea del Motor (mm) | 430 | 430 |
| Rango de Ajuste de la Salida (mm) | 30-125 | 30-125 |
| Tamaño Máximo de Alimentación (mm) | 400 | 400 |
| Potencia de la Trituradora (kW) | 250kW-4 | 250kW-4 |
| Cinta Transportadora Principal | ||
| Ancho(mm) | B1000 | B1000 |
| Altura de Descarga (mm) | 3900 | 3900 |
| Potencia del Motor Reductor (kW) | 7.5*2 | 7.5*2 |
| Cinta Transportadora de Agregados Finos | ||
| Ancho(mm) | B1200 | / |
| Potencia del Motor Reductor (kW) | 11 | / |
| Altura de Descarga (mm) | 3000 | / |
| Cinta Transportadora de Retorno | ||
| Ancho(mm) | B500 | / |
| Potencia del Rodillo Eléctrico (kW) | 5.5 | / |
| Cinta Transportadora de Segunda Capa | ||
| Ancho(mm) | B650 | / |
| Potencia del Rodillo Eléctrico (kW) | 7.5 | / |
| Altura de Descarga (mm) | 3340 | / |
| Cinta Transportadora de Cola (Opcional) | ||
| Ancho(mm) | B500 | B500 |
| Potencia del Rodillo Eléctrico (kW) | 5.5 | 5.5 |
| Altura de Descarga (mm) | 3200 | 3200 |
| Cinta Transportadora de Recogida | ||
| Ancho(mm) | B500 | / |
| Potencia del Rodillo Eléctrico (kW) | 3 | / |
| Pantalla Vibratoria | ||
| Modelo | 2YA1850 | / |
| Potencia (kW) | 15 | / |
| Dispositivo de Conducción de Orugas | ||
| Potencia (kW) | 55kW | 55kW |
| Separador de Hierro (Opcional) | ||
| Longitud×Ancho (mm) | 1900×B800 | 1900×B800 |
| Potencia (kW) | 3 | 3 |
| Resumen | ||
| Potencia del Grupo Electrógeno (kW) | 400kW | 400kW |
| Chasis sobre Orugas | DL425X | DL425X |
| Potencia Total de Conducción de Orugas (kW) | 55kW | 55kW |
| Peso Total (t) | ≈55T-60t | 51t |
| Capacidad de Procesamiento (t/h) | 150-250 | 150-250 |
| Potencia Operativa Total (kW) | 330.5kW | 288.5kW |

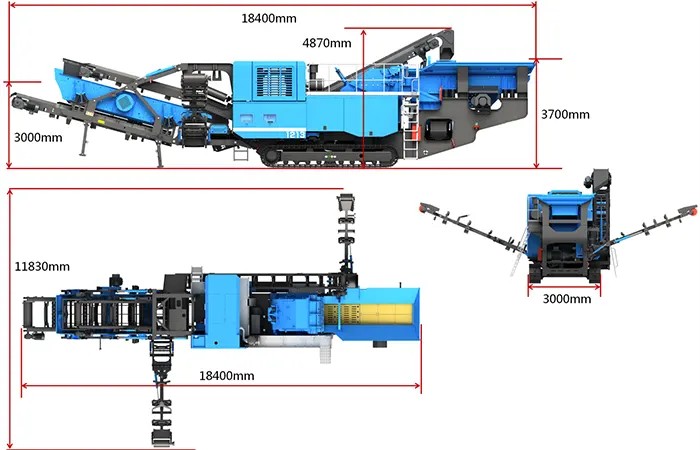

| Dimensiones Operativas (L*W*H/mm) | 18400×11830×4870 | 16000×3500×4125 |

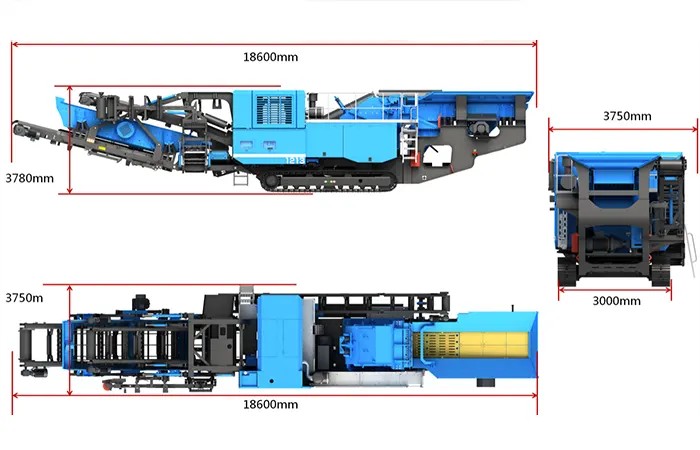

| Dimensiones de Transporte (L*W*H/mm) | 18600×3750×3780 | 16000×3500×3780 |
Características Principales
1. Diseño modular, estructura robusta, mayor resistencia a la fatiga y mayor resistencia a los impactos.
2. La carcasa de la trituradora puede voltearse para facilitar el mantenimiento; se emplean pernos de manija cuadrada para que el equipo sea más resistente a los impactos y al desgaste.
3. Gran abertura de alimentación, cámara de trituración alta, adecuada para triturar materiales de alta dureza y de gran tamaño. El consumo de energía al triturar materiales suspendidos es mucho menor.
4. El cabezal del martillo está bien diseñado y tiene una gran fuerza de impacto. Los ejes del martillo son ajustables, lo que prolonga la vida útil del cabezal del martillo.
5. El tamaño de la rejilla es ajustable, y el tamaño de las partículas del producto es controlable en consecuencia. Además, las partículas del producto se obtienen con una buena forma.
6. Cuenta con una función de trituración integral, que incluye impacto, colisión (piedras que chocan entre sí), logrando una alta eficiencia de producción, bajo desgaste de las piezas de la máquina y beneficios integrales significativos.
7. Adopta un dispositivo de control remoto inalámbrico inteligente y se desplaza sobre sus propias orugas. Puede ser operado por una sola persona de forma remota para subir y bajar de un remolque plano común, lo que permite una reubicación rápida.
8. Se emplean dispositivos clave de renombre mundial, como orugas Strickland, motor de accionamiento Bonfiglioli /Brevini/Eaton, motor diésel Cummins, elementos eléctricos Schneider, bomba hidráulica de pistón Eaton, motor hidráulico Eaton en la cinta transportadora y el alimentador, control remoto Omron, etc. Se garantiza el rendimiento, la vida útil y el valor de la trituradora.
9. Se puede elegir un sistema de pre-cribado para montar y hacer que la función de cribado sea más completa y excelente.
Componentes Principales
Para el reciclaje de residuos sólidos, rotor dinámicamente equilibrado con gran capacidad de sobrecarga y resistencia a la presión, apertura hidráulica para el mantenimiento del rotor
Rendimiento estable, mantenimiento conveniente, ahorro de energía, duradero y de bajo ruido.
Doble capa, a prueba de polvo y agua, armario visual y ventana de inspección.
Controla el desplazamiento de las orugas y la operación de equipos auxiliares. Mayor seguridad operativa.
Alimentador vibratorio de alta resistencia con función de arranque bajo carga, velocidad de alimentación ajustable y mayor capacidad de alimentación.
Material resistente al desgarro, mayor capacidad de apilamiento, doble motor para garantizar una mejor sincronización y menor consumo de energía.
Orugas de alta resistencia, accionamiento hidráulico, gran capacidad de carga, fuerte maniobrabilidad y ajuste de tensión de grasa.
Boquillas atomizadoras de alta presión con volumen de rociado ajustable para reducir el polvo.
Pre-cribar los residuos con lodo en las materias primas para mejorar eficazmente la calidad de los materiales terminados, mayor capacidad de apilamiento y transporte.
Cribar eficazmente materiales finos y residuos con lodo, mejorar el rendimiento del equipo y reducir el desgaste.
Autodescargable, fuerte magnetismo y alta eficiencia, elimina eficazmente los metales ferromagnéticos contenidos en los materiales triturados.
Admite configuraciones de tamaño de criba más pequeño, posee potentes capacidades de cribado, y la caja de cribado puede producir 1-3 tipos de materiales.
Caso de Construcción
La combinación de plantas trituradoras y cribas móviles es cada vez más popular. Esto no solo permite optimizar el tiempo de extracción, reducir los costos de transporte y obtener materiales terminados de altísima calidad. ACE ha lanzado una serie de carteras de productos clásicos y, entretanto, se compromete a encontrar las soluciones más económicas para sus clientes.
